三通閥門工作原理圖
時間：2017-03-30 11:03:45 來源：多儀閥門 點擊：0次
什么是三通閥門，簡單的說，三通閥門就是有三個出入口；三通合流就兩進一出，三通分流就是一進兩出。它是根據閥芯的形狀來控制的。三通閥門與二通閥門外觀上最明顯的差別，就是多一個流道口。三通閥門主要用于改變介質流向，它除了進口A、出口B、還有換向口C，普通閥門是不具備改變介質流向功能。
三通閥門結構：

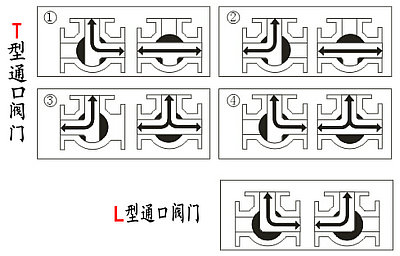

三通閥門一般可分為L型跟T型。T形能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L形只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
三通閥門原理：
閥門打開介質從A進入閥門，經B流出閥門，當旁路需要介質流入時，開啟執行機構，閥芯換向，介質A進C出，當管線不需要介質流入時，開啟執行機構，閥門關閉截?cái)嘟橘|(zhì)。
三通電磁閥門：
閥芯的事情位置有幾個，該電磁閥就叫幾位電磁閥：閥體上的接口，也就是電磁閥的通路數，有幾個通路口，該電磁閥就叫幾通電磁閥即兩位是指有兩個事情位置可切換，三通是有三個通道通氣。
二位二通兩位三通電磁閥原理電磁閥是一進一出（二個通道）；1個通道與氣源毗連，別的一個通道與執行機構的進氣口毗連；
二位三通電磁閥控制氣體是一進一出一排氣（事情位置有二個）；1個通道與氣源毗連，別的兩個通道1個與執行機構的進氣口毗連，1個與執行機構排氣口毗連 ；
二位五通電磁閥控制氣體是一進二出一排氣（事情位置也是二個）；1個進氣孔(接進氣氣源)、1個正動作發泄孔和1個*作發泄孔(別離提供給目標裝備的一正一*作的氣源)、1個正動作排氣孔和1個*作排氣孔(安裝*) ；
三位五通電磁閥控制氣體是一進二出一排氣（但事情位置有三個）；1個進氣孔(接進氣氣源)、1個正動作發泄孔和1個*作發泄孔(別離提供給目標裝備的一正一*作的氣源)、1個正動作排氣孔和1個*作排氣孔(安裝*) 。
三通電磁閥門原理：
一進一出：常閉式(ZC2/3)---當電磁閥線圈通電時，接口2通向接口1，接口3關閉；當電磁閥線圈斷電時，接口2關閉，接口1通向接口3；常開式(ZC2/3K)當電磁閥線圈斷電時，接口3通向接口1，接口2關閉；當電磁閥線圈通電時，接口3關閉，接口1通向接口2；
一進二出：(ZC2/31)當電磁閥線圈通電時，出介質端(2)第一路打開，第二路(3)關閉；當電磁閥線圈斷電時，出介質端第一路(2)關閉，第二路(3)打開；
二進一出：(ZC2/32)當電磁閥線圈通電時，進介質端第一路(2)打開，第二路(3)關閉；當電磁閥線圈斷電時，進介質端第一路(2)關閉，第二路(3)打開；(此內閥兩進口端前必需加單向閥)
