電動三通調節閥工作原理圖
時間：2017-04-07 16:38:11 來源：多儀閥門 點擊：0次
電動三通調節閥由于其調節精度高，動作穩定可靠，以及一閥多用的獨有特點，被使用的范圍越來越廣泛，已涉及到多個領域當中。但用戶往往在實際應用過程中常遇到許多問題，這跟對于電動三通調節閥的認知和了解有著很大的關系！因為三通調節閥根據結構可分為合流閥和分流閥，兩者之間的作用形式是不一樣的！
電動三通調節閥常用于熱交換器的兩種介質調節，可一臺代替兩臺單、雙座調節閥使用，還可節省安裝管道、節省投資，占據空間小。以電源為動力，接受統一的信號0～10mA DC或4-20mA Dc驅使閥門開度與此操作信號相對應，達到對壓力、流量、液位、溫度等工參數的調節。
電動三通調節閥結構特點：
1. 電動三通調節閥的分流調節閥工作時，一個通路處全關，另一個通路在全開的位置，關閉時受力與單座閥相似。
2. 電動三通調節閥是由單、雙座閥改型而成，并利用閥芯自身導向。
3. 由于小口徑不平衡力小，當DN≤80時，合流調節閥可以用于分流場合。
4. 電動三通調節閥閥芯與套筒閥的套筒一樣，其節流面積又開打窗口和打小孔兩種，后者有降低噪聲、減少共振的功能。

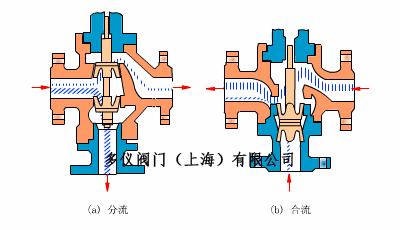

電動三通調節閥工作原理：
電動三調節閥閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），其中合流型用于將兩種流體混合成第三種流體，或兩種不同溫度的同種流體，混合成同一溫度流體。而分流型則是將一種流體分成兩路流體。
電動三通調節閥有3個出入口與管道相連，相當于兩臺單座閥合成一體，按作用形式分為三通合流調節閥和三通分流調節閥兩種。
合流調節閥有兩個進口和一個出口，原理是兩種流體通過閥加以混合，例如兩種不同溫度的流體通過閥，混合溫度介于前兩者之間的流體。
分流調節閥有一個入口和兩個出口，是把一種流體通過閥后分成兩路，當閥在關閉一個出口的同時就打開了另一個出口。
