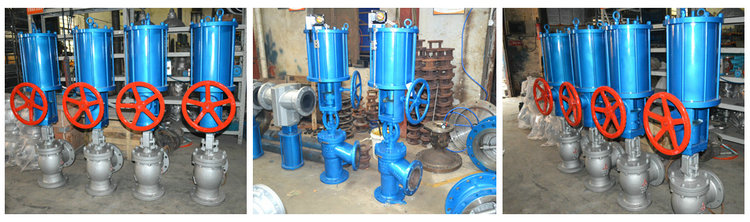

氣動帶手動角式截止閥圖片
時間：2017-06-12 18:22:38 來源：多儀閥門 點擊：0次
氣動帶手動角式截止閥是由氣動執行器與角式截止閥及手動裝置連接組成，主要用來接通或截斷管路中的介質，一般不用于調節流量。氣動角式截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道，客戶可根據工況要求進行選擇（防爆型或者普通型）。
氣動角式截止閥特點及應用：
氣動角式截止閥的進出口通道不在同一方向上而成90°直角，流體通過閥門時會改變流體方向，因此會產生一定的壓力降。角式截止閥的最大優點是可以把閥門安裝在管路系統的拐角處，這樣既節約了90°彎頭，又便于操作。因此，這類閥門最適合在化肥廠的合成氨生產系統中和制冷系統中采用。
氣動角式截止閥技術參數：
|
閥體形式 |
角式鑄造閥 |
|
閥芯形式 |
柱塞式（錐面） |
|
公稱通徑 |
DN50-DN250(mm) |
|
公稱壓力 |
PN1.6～10.0MPa |
|
連接形式 |
法蘭式連接 |
|
氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
|
控制方式 |
氣源驅動（可防爆,可帶手動） |
