閥門定位器安裝說明
時間：2015-11-05 15:08:45 來源：多儀閥門 點擊：0次
閥門定位器是氣動閥門里用來調節流量所必備的一個重要附件，通常與氣動執行機構配套使用，通過接收控制器或控制系統中4-20mA的相關信號，來控制閥門的開度大小，從而達到精確控制管道介質的各項工藝參數。閥門定位器與氣動執行機構配套組成，再與各類自控單元或各種閥門連接組成，經過調試安裝后，組合成氣動調節閥閥門，用于各種工業自動化過程控制領域當中。閥門定位器按結構一般可分為氣動閥門定位器、電氣閥門定位器及智能閥門定位器。
【閥門定位器安裝流程】

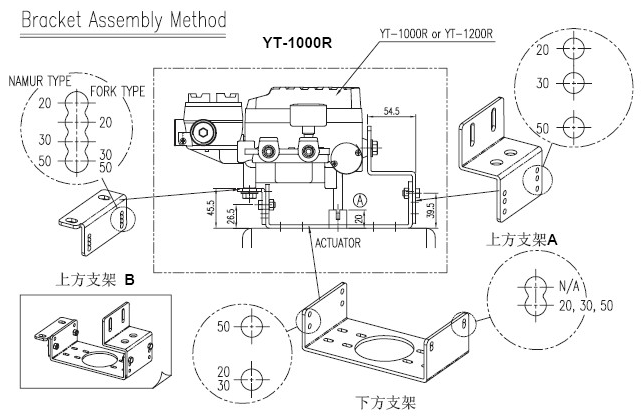

1，一般氣動執行機構軸的高度(H)可分為20，30，50mm三種。確認執行機構軸的高度后，根據下方圖片說明，組裝支架。

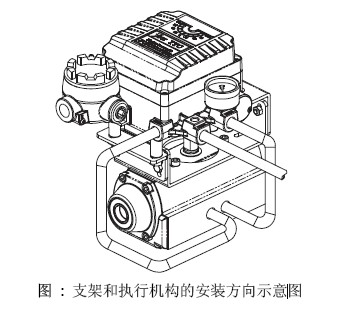

2，用六角頭螺栓把支架連接到執行機構的支架上。連接在執行機構的支架上的孔徑是6mm，因此得選用適當?shù)穆萁z。而且為了防止螺絲被振動等因素松懈，請使用彈簧墊圈或其它方法安裝。支架的安裝方向根據使用條件不同，但一般建議按下圖方向，既執行機構配管和閥門定位器配管方向一致的方向安裝。

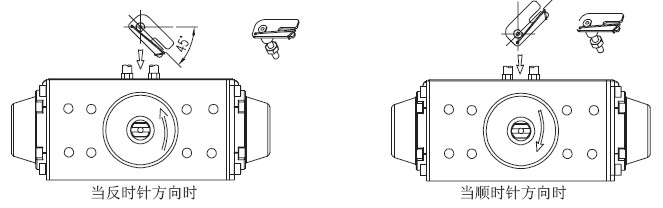

3，把執行機構軸的回轉位置對準起始位置，即開度的0%位置。當執行機構是利用彈簧的單作用氣缸時，如果不輸入氣源壓力，則氣缸軸始終返回到起始點，因此很容易確認。當雙作用氣缸時，請參照氣缸說明書，確認是順時針旋轉還是逆時針旋轉，或輸入空壓時氣缸軸的回轉方向來判斷。
4，設定好叉形桿后，順時針方向擰緊叉形桿下面的固定螺絲。把閥門定位器安裝在支架上。閥門定位器放置在支架上方時，主軸下面的固定梢對準叉形桿上方的中心孔內，同時把主軸反饋桿上的連接棒插入到叉形桿的插槽。這是為了讓閥門定位器的主軸和氣缸軸的中心一致，如果中心沒有對準，那么閥門定位器的主軸上產生負荷力，影響產品的內構成，因此請正確對準中心。
5，用六角螺栓和墊圈固定閥門定位器和支架。固定螺栓時請不要依次完全擰緊螺栓，而要把4個螺栓擰到一定程度后，確認閥門定位器的正確位置后在擰緊4個螺栓。
閥門定位器能夠增大調節閥的輸出功率，減少調節信號的傳遞滯后的情況發生，加快閥桿的移動速度，能夠提高閥門的線性度，克服閥桿的摩擦力并消除不平衡力的影響，從而保證調節閥的正確定位。
相關知識：閥門定位器分類及作用 閥門定位器原理動態圖
